真空气调拉伸膜包装机结构及工作原理简要介绍:
该设备包含两个工作室:成型工作室和热封工作室。抽真空和充气都在热封室内完成。包装材料为铝箔膜或各种复合薄膜材料,如:PE/CPP/PET/PP/BOPP/BOPET/POF/PVC,区分为透明或不透明,印刷或不印刷,软膜或硬膜。在成型室内热力和正、负压的作用下,膜会变得柔软易于成型。根据用途,薄膜分为上膜(盖膜)和下膜两种。一般来说,膜成型是指底膜。为了获得更美观的包装视觉体验,顶膜也可以形成一些不同的形状,它被称为“上膜拉伸成型”。整个工作过程由PLC精确控制连续自动完成。我们的设备只配备国际优质供应商的优质部件,以确保机器的稳定高效运行。

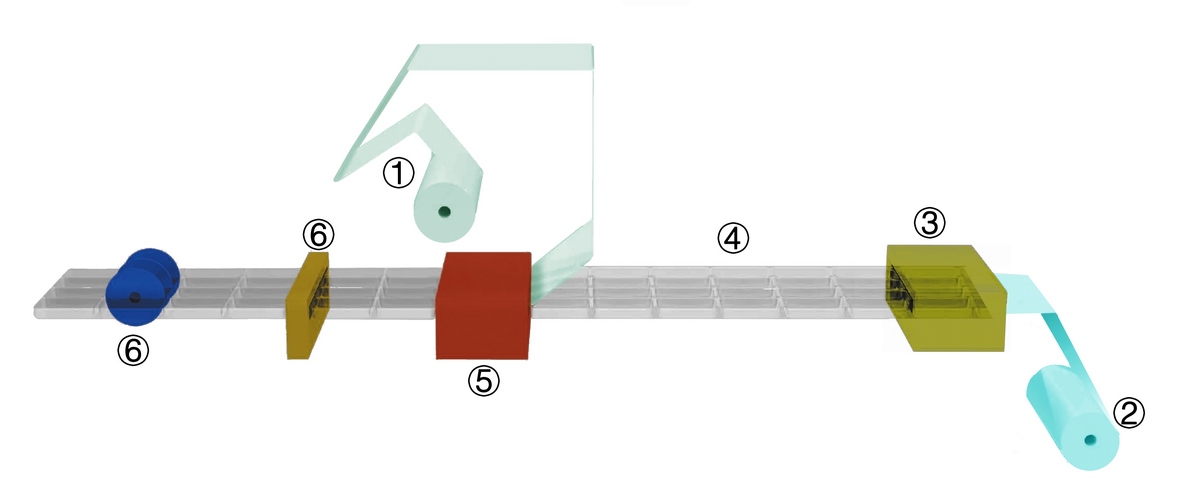

拉伸膜包装机基本结构示意图:
①上膜 ②下膜 ③成型室 ④上料区 ⑤热封室 ⑥切刀区

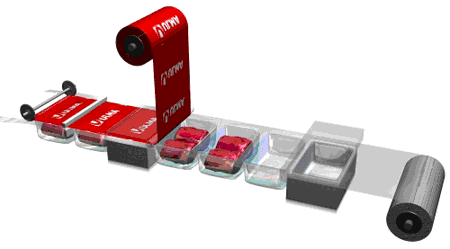

工作过程动画展示:
真空包装延长了产品的保质期,产品的生化降解因为空气的去除被减慢了。如果是充气包装,则包装中的气氛被与产品相匹配的气体混合物所取代,以保持产品的形状、颜色和新鲜度。这种混合气体通常由二氧化碳、氮气和氧气组成。
不同包装类型示意图:
典型的技术参数列表:
型号 | LZ320 | LZ420 | LZ520 |
上膜宽度 | 297mm | 397mm | 497mm |
下膜宽度 | 322mm | 422mm | 522mm |
工作室尺寸 | 300 x (200-400) mm | 400 x (200-400) mm | 500 x (200-600) mm |
拉伸最大深度 | 80mm | 80mm | 80mm |
产量范围 | 1000-11000 pcs/h | 1800-16000 pcs/h | 2400-18000 pcs/h |
压缩空气 | ≥0.6MPa | ≥0.6MPa | ≥0.6MPa |
真空度 | ≤200Pa | ≤200Pa | ≤200Pa |
真空泵抽量 | 1.1~1.4 m³/min | 1.2~1.6 m³/min | 1.5~2.0 m³/min |
冷却水压力 | ≥0.15MPa | ≥0.15MPa | ≥0.15MPa |
工作速度 | 5-9 step/min | 4-8 step/min | 4-6 step/min |
工作环境 | 水分:≤80% 温度范围:-5°C ~ 35°C | ||
电源 | 220V/380V 3 phase 50Hz/60Hz | ||
功率 | 7 KW | 12 KW | 14 KW |
设备尺寸 | 4500mm X 710mm X 1800mm | 7000mm X 900mm X 1900mm | 8000mm X 1000mm X 1900mm |
设备重量 | 1300kg | 1800kg | 2100kg |
